E esse tal de BGP?

E esse tal de BGP?

Olá,

nesse artigo pretendo explicar um pouco sobre o que é o Border Gateway Protocol (BGP) mas antes disso é preciso passar por alguns outros conceitos para no fim entender porque muitas das grandes falhas da internet mundial tem essa sigla envolvida e como isso também é usado na rede da sua empresa.

Contextualizando

O primeiro passo é entender em qual nível estamos falando dentro do Modelo OSI, no caso, a camada de aplicação onde também temos o DNS que é amplamente conhecido, o DHCP que é o responsável por distribuir IP. Entrando mais detalhes, o BGP vai trabalhar no plano de controle.

Fazendo uma analogia para melhor entender isso, vamos imaginar um estado do Brasil, Espírito Santo minha terra, e algumas de suas cidades como, por exemplo, Cariacica, Vila Velha, Vitória e Serra. Quando você precisa ir de Cariacica para Vitória, por exemplo, é normal que você use o Google Maps ou Waze para te guiar, isso é o papel do plano de controle, e como vai chegar, ou seja, se vai de bicicleta ou carro é o plano de dados.

Agora, voltando a nossa realidade de roteamento de internet precisamos de explicar mais um elemento dessa estrutura que são os sistemas autônomos (AS) que são prefixos de IP gerenciados por alguma entidade pública ou privada. Vamos ao exemplo, eu comecei a trabalhar com infraestrutura na UFES durante a graduação, eu era do time que cuidava do laboratório da graduação do departamento de informática e da infraestrutura do prédio dos professores e site do departamento. Isso tudo ficava dentro do domínio inf.ufes.br e era de nosso cuidado a rede 200.137.65.0/24, esse era o nosso AS.

Dado essa introdução podemos dizer que o BGP é o protocolo que conecta os AS de forma descentralizada e assíncrona fazendo dele um dos protolos mais importantes e desafiadores da internet.

Entendendo como funciona

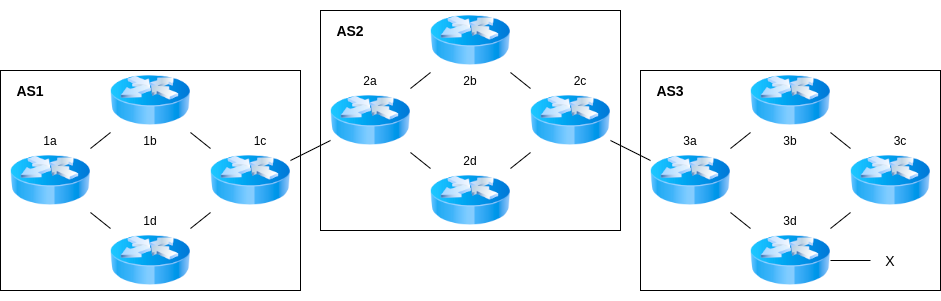

Considere uma rede com três AS: AS1, AS2 e AS3 de acordo com a imagem acima. Como podemos ver, a AS3 tem também uma subrede com prefixo X. Para cada AS temos um Gateway Router ou um Internal Router. O Gateway Router são os que tem capacidade de conectar um AS com outro e o Internal Router são os que se conectam a dispositivos de rede. Olhando no AS1, os roteadores 1a, 1b e 1d são Internal Routere o 1c é Gateway Router, por exemplo.

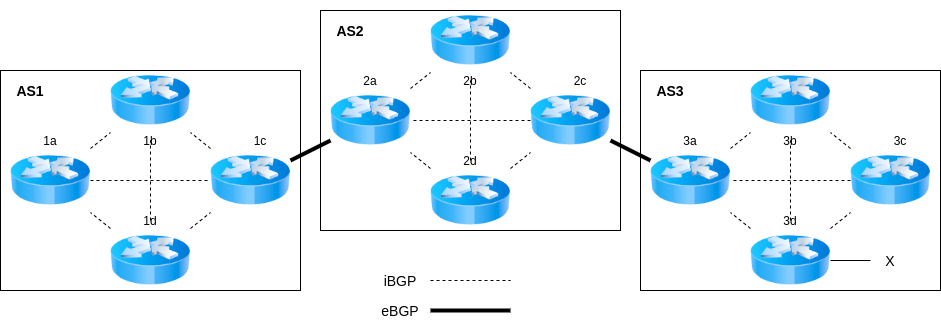

Agora, vamos pegar a considerar a tarefa de anúnciar a rede X para todos os roteadores da imagem. Primeiro, o AS3 vai enviar uma mensagem BGP para o AS2 falando que a rede X existe no AS3. Então, o AS2 vai repassar a mensagem para o AS1 avisando que o AS3 contém a rede X e para chegar nela pode passar por ele. Com isso, não só a existência da rede X é conhecida agora como também o seu caminho. Além disso, podemos classificar essas comunicações como externas (eBGP) e internas (iBGP) como podemos ver na imagem abaixo. Tudo isso sendo feito via TCP na porta 179.

Então, podemos narrar a progagação da rede X:

  1. 3d envia uma mensagem iBGP para 3c e 3a falando que tem X;
  2. 3a envia uma mensagem eBGP para 2c falando que o AS3 tem X;
  3. 2c envia para 2b que envia para 2a uma mensagem iBGP que AS3 tem X;
  4. 2a envia uma mensage eBGP para 1c que AS3 tem X; e
  5. por fim 1c terminar de propagar X no AS1 com iBGP.

Agora, todos sabem onde está X mas como saber agora exatamente qual a rota para alguem no AS1 ou no AS2 chegar em X? Temos agora que introduzir mais um componente no BGP que são seus atributos, são eles: AS-PATH e NEXT-HOP. O AS-PATH contém uma lista com todos os AS que por onde essa mensagem passou, isso além de ser usado para achar o caminho é feito para evitar loop. O NEXT-HOP é o IP do roteador que começa o AS-PATH.

Pensando com uma cabeça de programador com o que sabemos agora a mensagem de anúncio do BGP é basicamente uma pilha onde vamos colocando cada AS que a mensagem para e o valor NEXT-HOP seria o ponteiro para o próximo nó dessa estrutura de grafo da rede. Com isso, já podemos discutir como é o algoritmo de roteamento do BGP. Pensando de forma simples, dentre todas as mensagens que chegaram basta pegar a de menor pilha e processar ela. Essa algoritmo é conhecido como hot potato routing (roteamento batata quente) pois a ideia é que image uma batata quente na sua mão que precise chegar na de outra pessoa, a ideia é passar o mais rápido possível para o outra mais próxima de você até chegar no destino rápido. Também existe a versão contrária que é o cold potato routing (roteamento batata fria), e você deve ser perguntar as razões disso, veja a figura abaixo:

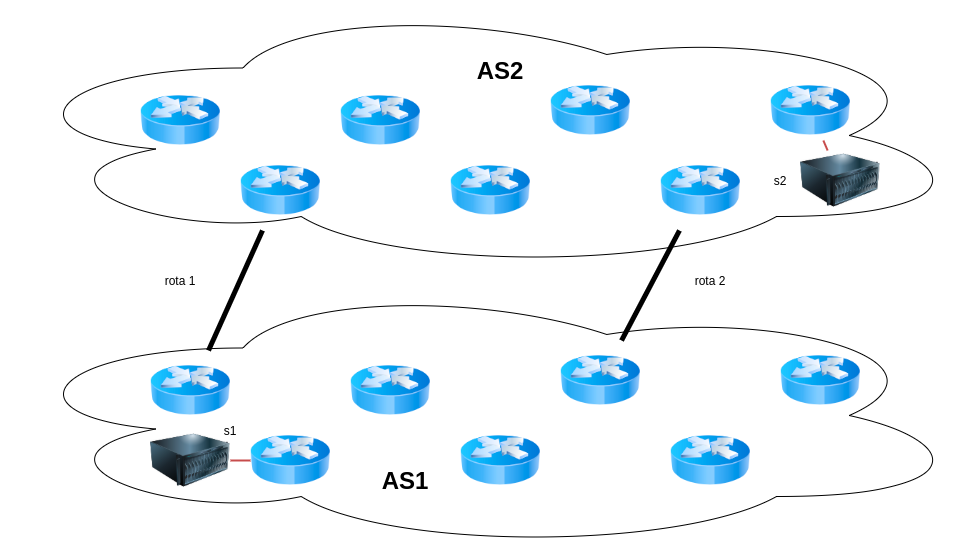

Na figura temos 2 AS’s com diversos roteadores esses dois AS possuem duas interfaces de comunicação. Considerando que temos agora o tarefa de levar um informação do s1 para o s2. Se escolhermos o hot o que vai acontecer é que vamos passar pela rota 1 pois queremos logo chegar no destino mas se escolhermos o cold vamos transmitir pelo AS1 até sair pela rota 2. E qual o motivo disso? Imagina a situação que você usuário de AWS que tem o s1 rodando na região de SP e o s2 rodando em Virginia e ambos estão em redes privadas e que a rota 1 precisa passar por caminhos públicos e a rota 2 é uma totalmente interna. Nesse caso, faz todo sentido o uso do algoritmo cold pois não queremos dados privados rodando em rede pública.

Outro ponto interessante, supondo que você seja o administrador do AS1 e um terceiro do AS2, não é porque você escolheu o modelo cold que a comunicação de s1 e s2 vão ser sempre assim. Como disse no começo, o BGP é descentralizado e assimétrico. Então, o administrado do BGP do AS2 pode manipular a tabela de rotas para usar o algoritmo hot.

O que acontece na prática? Nenhum dos dois. O algoritmo usado na prática é o seleção de rota. Cada roteador vai ter uma configuração de preferência local e isso pode ser configurado por seu auto-aprendizado ou pode aprender através de outros roteadores do seu AS. A forma desse aprendizado é controlada através de políticas criadas pelo administrador da rede e as isso é feito em forma de rank onde mais com maior rank são as escolhidas. Depois de varrer a preferência local o roteamento dos prefixos restantes é feito através da escolha do menor caminho que é feito pelo Distance-Vector (DV) Routing Algorithm. Sobrando ainda mais prefixos a escolha de roteamento é feita pelo hot potato e por fim BGP identifiers.

Verificando rotas de BGP

$ telnet route-views.saopaulo.routeviews.org
Trying 2001:12ff:0:6192::217...
Connected to route-views.saopaulo.routeviews.org.
Escape character is '^]'.

Hello, this is Quagga (version 0.99.24.1).
Copyright 1996-2005 Kunihiro Ishiguro, et al.

route-views.saopaulo.routeviews.org> show ip bgp
BGP table version is 0, local router ID is 187.16.216.223
Status codes: s suppressed, d damped, h history, * valid, > best, = multipath,
              i internal, r RIB-failure, S Stale, R Removed
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*  0.0.0.0          187.16.217.113                         0 53013 3356 i
*                   187.16.218.235           0             0 53013 i
*>                  187.16.216.232           0             0 28329 i
*  1.0.0.0/24       187.16.217.113                         0 53013 6762 13335 i
*                   187.16.218.235                         0 53013 16735 13335 i
*                   187.16.219.111                         0 263075 13335 i
*                   187.16.216.20                          0 28571 1251 13335 i
*                   187.16.219.111                         0 28329 13335 i
*>                  187.16.219.111                         0 52863 13335 i
*  1.0.4.0/22       187.16.221.197                         0 263075 6939 4826 38803 i
*                   187.16.221.197        1714             0 6939 4826 38803 i
*                   187.16.221.197        1714             0 6939 4826 38803 i
*>                  187.16.221.197        1714             0 6939 4826 38803 i
*                   187.16.217.113                         0 53013 3356 4826 38803 i
*                   187.16.218.235                         0 53013 16735 4826 38803 i
*                   187.16.221.197                         0 28571 6939 4826 38803 i
*                   187.16.221.197                         0 28329 6939 4826 38803 i
*                   187.16.221.197                         0 52863 6939 4826 38803 i
*  1.0.4.0/24       187.16.221.197                         0 263075 6939 4826 38803 i
*                   187.16.221.197        1714             0 6939 4826 38803 i
*                   187.16.221.197        1714             0 6939 4826 38803 i
*>                  187.16.221.197        1714             0 6939 4826 38803 i
*                   187.16.217.113                         0 53013 3356 4826 38803 i
*                   187.16.218.235                         0 53013 16735 4826 38803 i
*                   187.16.221.197                         0 28571 6939 4826 38803 i
 --More--

Como tinha dito, na primera coluna temos o Network que é o prefixo e dentro dele temos alguns NEXT-HOP para te direcionar ao AS da sua escolha presente no AS-PATH. Então, para você chegar em algum IP da rede 1.0.4.0/24, por exemplo, é muito provável que você passe pelo AS 6939 pois podemos ver que ele é frequente nos AS-PATH. Isso é claro se seu pacote passar em route-views.saopaulo.routeviews.org pois essa é a tabela de rotas dele.

Como você pode ver não falamos de nenhum método de autenticação ou validação dos pares ao criar uma rede BGP e isso se da pelo fato de não existir de fato. A rede é formada através das operadoras formando pares e compartilhando anúncios de BGP. Vamos falar mais sobre isso agora no próximo tópico sobre os desafios do BGP.

Desafios

Dado a simplicidade do BGP aparecem alguns desafios que vão desde problemas técnicos de configuração quanto de segurança. Então, vamos abordar de forma superficial aqui quais são esses desafios.

Problemas

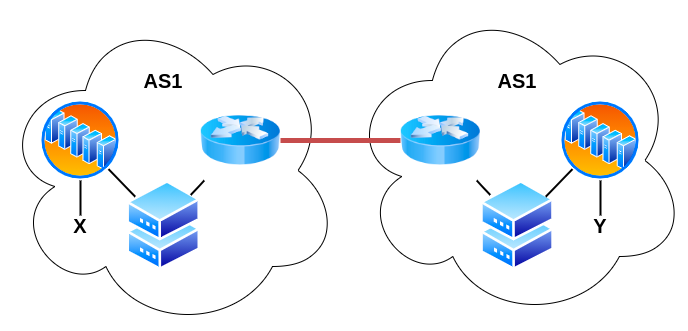

Na figura acima temos o AS1 e o AS2 com suas redes de prefixo X e Y respectivamente. Se a rede X não tiver interseção com a rede Y essa configuração de BGP funciona normalmente dado que X e Y são anúnciadas pelo seus BGP’s. Porém, se tiver isso vai causar sérios problemas de conectividade na sua rede e isso é bem comum. Levando para o lado real, é normal que empresas usando AWS com o tempo tenham várias VPC’s e contas diferentes de AWS e em algum momento essas redes precisem conversar, caso não tenha sido feito um bom projeto de redes antes para organizar essa infraestrutura pode ser bem problemático conectar elas e na maioria dos casos a resolução é usar o recurso da prioridade da tabela de rotas do BGP e criar rotas estáticas, por exemplo, na rede X temos a 192.164.1.0/24 e na rede Y também e por acidente a Y anúncia essa rede em X, a solução é ensinar na rede X que essa rede pertence ao seu VPC e não procurar no BGP.

Segurança

Como vimos no tópico anterior existe uma sensibilidade bem grande no BGP para falhas e um ataque conhecido é o hijacking de sessão de BGP onde o atacante faz anúncios falsos de prefixo para roubar tráfego de dados. Uma solução para isso são os RPKI (Resource Public Key Infrastructure) que é uma infraestrutura de chave pública que utiliza criptografia para que um bloco de endereços enviado por meio de um AS seja validado. Existem também outras soluções e técnicas para resolver isso que curiosamente na manutenção de uma dessas formas a pouco tempo atrás levou a internet a sofrer um apagão parcial de alguns sites: "‘IP outage’ on CenturyLink network caused by Flowspec mitigation, says Cloudflare CEO".
